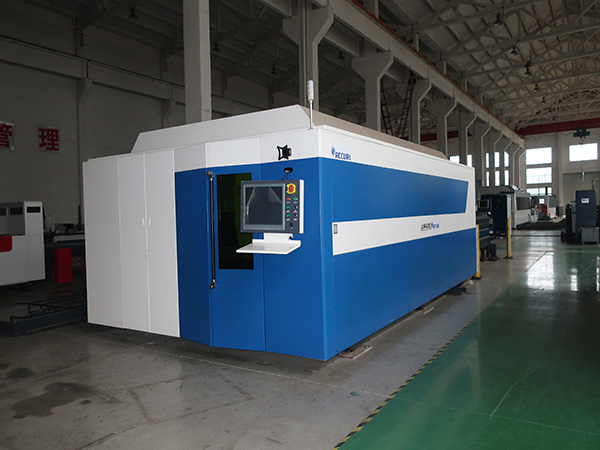

ഷീറ്റ് മെറ്റൽ പ്രോസസ്സിംഗ് വേണ്ടി സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ ഫൈബർ ലേസർ മുകുളം മെഷീൻ

ഷീറ്റ് മെറ്റൽ പ്രോസസ്സിംഗിനുള്ള സ്റ്റെയിൻ ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ

വ്യതിയാനങ്ങൾ


കട്ടിംഗ് ഏരിയ: 3000 * 1500 മി
കട്ടിംഗ് വേഗത: 30 മി.മി / മിനിറ്റ്
ഗ്രാഫിക് ഫോർമാറ്റ് പിന്തുണയ്ക്കുന്നു:AI, PLT, DXF, BMP, LAS, DXP
അപേക്ഷ: ലേസർ കട്ടിംഗ്
വ്യവസ്ഥ: പുതിയത്
കട്ടിംഗ് ഭാരം: 0-30 മി
CNC അല്ലെങ്കിൽ അല്ല: അതെ
തണുപ്പിക്കൽ മോഡ്: വാട്ടർ കൂളിംഗ്
നിയന്ത്രണ സോഫ്റ്റ്വെയർ: Cypcut
ഉത്ഭവ സ്ഥാനം: അൻഹുയി, ചൈന (മെയിൻലാൻഡ്)
സർട്ടിഫിക്കേഷൻ: CE, ISO, SGS, CCC
വാറണ്ടലി: 1 വർഷം
ലേസർ ഉറവിടം:IPG/Raycus/nNIGHT/MAX
കട്ടിംഗ് ഹെഡ്:Precitec/Raytools/OSPRI/WSX
സെർവോ തരം:സെർവോ മോട്ടോർ
തണുപ്പിക്കൽ സംവിധാനം: വാട്ടർ ചിൽലെർ
ലേസർ പവർ:500/750/1000/1500/2000/3000w അല്ലെങ്കിൽ ഇഷ്ടാനുസൃതമാക്കിയത്
പ്രവർത്തന മേഖല: 1500*3000 മിമി
കട്ടിംഗ് മെറ്റീരിയലുകൾ: കാർബൺ സ്റ്റീൽ / സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ / അലുമിനിയം / ചെമ്പ്
വൈദ്യുത ഘടകം: ഫ്രഞ്ച് ഷ്നൈഡർ
ട്രാൻസ്മിഷൻ സിസ്റ്റം: YYC

ഉൽപ്പന്ന അപ്ലിക്കേഷൻ


CL-G3015A CNC ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ എന്നത് ഫൈബർ ലേസർ, ചില്ലറുകൾ, ഫൈബർ കട്ടിംഗ് ഹെഡ്‌സ്, കട്ടിംഗ് മെഷീൻ ടൂളുകൾ, കൺട്രോൾ സിസ്റ്റം, വാട്ടർ സിസ്റ്റം, എയർ എക്സ്ട്രാക്ഷൻ സിസ്റ്റം തുടങ്ങിയവയുമായി സംയോജിപ്പിച്ചിരിക്കുന്ന ലേസർ കട്ടിംഗ് ഉപകരണങ്ങളുടെ ഒരു സമ്പൂർണ്ണ സെറ്റാണ്. മുഴുവൻ മെഷീനും നിശ്ചിത വർക്ക്പീസും ചലിക്കുന്ന ഗാൻട്രി ഘടനയും സ്വീകരിക്കുന്നു. ഇത് രണ്ട്-അക്ഷം, മൂന്ന്-അക്ഷം നിയന്ത്രിത CNC ലേസർ കട്ടിംഗ് മെഷീനാണ്. അവയിൽ, XY ആക്സിസ് ലിങ്കേജ് പ്ലെയിൻ കട്ടിംഗ് ഫീഡ് Z ആക്സിസ് ഫ്ലോട്ടിംഗ് ട്രാക്കിംഗ് വർക്ക്പീസ് ഉപരിതലത്തെ തിരിച്ചറിയുന്നു. ഉപകരണങ്ങളുടെ നാല് CNC ഷാഫ്റ്റുകൾ റോളിംഗ് ഗൈഡ്‌വേകളാൽ നയിക്കപ്പെടുന്നു, കൂടാതെ കട്ടിംഗ് പ്ലേറ്റ് ഭാഗം X, Y, Z അക്ഷം AC സെർവോ ഗിയർ റാക്ക് വഴി നയിക്കപ്പെടുന്നു, അവയിൽ X,Z ആക്‌സിസ് എസി സെർവോ ഗിയർ റാക്ക് ആണ് നയിക്കുന്നത്. മെയിൻ ബെഡ്, Y ഷാഫ്റ്റ്, സ്റ്റീൽ സ്ട്രക്ചർ ബീം, ഡൈനാമിക് പെർഫോമൻസ് എന്നിവ സ്വീകരിക്കുന്നു, അതിൽ ലേസർ കട്ടിംഗ് ഹെഡ്, എസി സെർവോ മോട്ടോർ, ബോൾ സ്ക്രൂ പെയർ, റോളിംഗ് ഗൈഡ് പെയർ, റിഡ്യൂസർ, ഗിയർ, റാക്ക് പെയർ എന്നിവയെല്ലാം അറിയപ്പെടുന്ന ബ്രാൻഡ് തിരഞ്ഞെടുക്കുന്നു. CNC സിസ്റ്റം ആഭ്യന്തര ബ്രാൻഡ് ലേസർ പ്രത്യേക സംഖ്യാ നിയന്ത്രണ സംവിധാനം സ്വീകരിക്കുന്നു, പ്രൊഫഷണൽ കട്ടിംഗ് കൺട്രോൾ സോഫ്‌റ്റ്‌വെയറും സഹായ പ്രോഗ്രാമിംഗ് സോഫ്റ്റ്‌വെയറും കോൺഫിഗർ ചെയ്യുന്നു. ഒതുക്കമുള്ള ഘടന, മതിയായ കാഠിന്യം, നല്ല വിശ്വാസ്യത, ഉയർന്ന കട്ടിംഗ് കാര്യക്ഷമത.
സ്റ്റെയിൻലെസ് സ്റ്റീൽ, കാർബൺ സ്റ്റീൽ, അലോയ് സ്റ്റീൽ, സിലിക്കൺ സ്റ്റീൽ, ഗാൽവാനൈസ്ഡ് സ്റ്റീൽ പ്ലേറ്റ്, അലുമിനിയം അലോയ്, ടൈറ്റാനിയം അലോയ്, മറ്റ് ലോഹ വസ്തുക്കൾ എന്നിവ മുറിക്കുന്നതിന് CNC ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ അനുയോജ്യമാണ്.

പ്രധാന സവിശേഷതകൾ


1. ചലിക്കുന്ന ഗാൻട്രി ബീം പുതിയ ഘടനാപരമായ രൂപകൽപ്പനയും പുതിയ നിർമ്മാണ പ്രക്രിയയും സ്വീകരിക്കുന്നു, ഇത് ഉയർന്ന ത്വരിതഗതിയിൽ സ്ഥിരത നിലനിർത്തുകയും വലിയ നീള-വീതിയുള്ള എക്സ്ട്രൂഷൻ അലുമിനിയം അലോയ് ഉണ്ടാക്കുകയും ചെയ്യുന്നു. ഇത് കാസ്റ്റിംഗ് ബീം താരതമ്യപ്പെടുത്തുമ്പോൾ ഭാരം 12% കുറയുകയും കാഠിന്യത്തിൽ 20% വർദ്ധിക്കുകയും ചെയ്തു.
2. ചൈനീസ്, ഇംഗ്ലീഷ് നിയന്ത്രണ സോഫ്‌റ്റ്‌വെയർ സ്വീകരിക്കുന്ന ഹ്യൂമൻ-കമ്പ്യൂട്ടർ ഇന്ററാക്ഷൻ ഇന്റർഫേസ് ഉപയോഗിച്ച് എഴുതിയ CNC സിസ്റ്റം, പ്രവർത്തനം കൂടുതൽ ലളിതവും സൗകര്യപ്രദവുമാക്കി.
3. മൂന്ന് തുറന്ന വശങ്ങളുള്ളതിനാൽ വിശാലമായ കാഴ്ചയുള്ള കട്ടിംഗ് ഏരിയ, അസംസ്കൃത വസ്തുക്കൾ ലോഡുചെയ്യാനും ഇറക്കാനും കൂടുതൽ എളുപ്പമാക്കുന്നു. ഇത് വ്യത്യസ്ത സ്ഥലങ്ങളിൽ പ്രയോഗിക്കാൻ കഴിയും.
4. ഇലക്ട്രിക് കൺട്രോൾ കാബിനറ്റിൽ ഉപയോഗിക്കുന്ന പാർട്ടീഷണൽ ഘടന വിവിധ സ്പേഷ്യൽ ക്രമീകരണം നിറവേറ്റാൻ കഴിയും.
5. കട്ടിംഗ് ചേമ്പർ, അനന്തമായ കട്ടിംഗ് കൃത്യമായി മനസ്സിലാക്കുന്നതിനും മെറ്റീരിയലും കട്ടിംഗ് സമയവും ലാഭിക്കുന്നതിനും ചലിക്കുന്ന ഗ്രിഡ് സ്വീകരിക്കുന്നു.
6. ഘടിപ്പിച്ചിരിക്കുന്ന ഉപകരണം ട്യൂയറിനെ കട്ടിംഗ് ഏരിയയ്ക്ക് വളരെ അടുത്താക്കിയതിനാൽ അടിസ്ഥാന ഭാഗത്തെ പൊടി നീക്കം ചെയ്യൽ ഘടന കൂടുതൽ കാര്യക്ഷമമാകും. ദൈർഘ്യമേറിയ ജോലി ജീവിതം ഉറപ്പാക്കാൻ ഇത് പൊടി നീക്കം ചെയ്യുന്ന ഉപകരണത്തെ ലേസർ ഒഴിവാക്കി.
7. ഈ പ്രത്യേക രൂപകല്പന ചെയ്ത ലേസർ കട്ടിംഗ് ഹെഡിന് ഫോക്കൽ ഡിസ്റ്റൻസ്, ഫോക്കസ് വ്യാസം, ബീം-വെയിസ്റ്റ് കട്ടിംഗ് ഏരിയ, ശക്തമായ പവർ, മുന്നിലും പിന്നിലും ലോഡ് മെറ്റീരിയൽ എന്നിവ ക്രമീകരിക്കുന്നതിലൂടെ ഒരു പ്രത്യേക കട്ടിയുള്ള മെറ്റീരിയലിലേക്ക് ഉയർന്ന ദക്ഷതയുള്ള കട്ടിംഗ് ചെയ്യാൻ കഴിയും. സമയം ലാഭിക്കുക.

സാങ്കേതിക പാരാമീറ്ററുകൾ


കട്ടിംഗ് റേഞ്ച് (മില്ലീമീറ്റർ)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X ആക്സിസ് സ്ട്രോക്ക് (മില്ലീമീറ്റർ)
1525
1525
1525
2025
2025
Y ആക്സിസ് സ്ട്രോക്ക് (മില്ലീമീറ്റർ)
3050
4050
6050
4050
6050
Z ആക്സിസ് സ്ട്രോക്ക് (മില്ലീമീറ്റർ)
300
300
300
300
300
XY ആക്സിസ് പൊസിഷനിംഗ് കൃത്യത (മിമി)
± 0.03
± 0.03
± 0.03
± 0.03
± 0.03
റീ-പൊസിഷൻ കൃത്യത (മില്ലീമീറ്റർ)
± 0.02
± 0.02
± 0.02
± 0.02
± 0.02
ലേസർ പവർ (w)
500/750/1000/1500/2000/3000/4000/6000

ഞങ്ങളുടെ സേവനം


പ്രീ-സെയിൽസ് സേവനം

അന്വേഷണ, കൺസൾട്ടിംഗ് പിന്തുണ.

* സാമ്പിൾ പരിശോധന പിന്തുണ.

* ഞങ്ങളുടെ ഫാക്ടറി കാണുക.

വില്പ്പനാനന്തര സേവനം

* യന്ത്രം എങ്ങനെ ഉപയോഗപ്പെടുത്താമെന്നും പരിശീലനം എങ്ങനെ ഉപയോഗിക്കാമെന്നും പരിശീലനം നൽകുന്നു.

* വിദേശത്ത് സേവന യന്ത്രങ്ങൾക്ക് എഞ്ചിനീയർമാർ ലഭ്യമാണ്.
